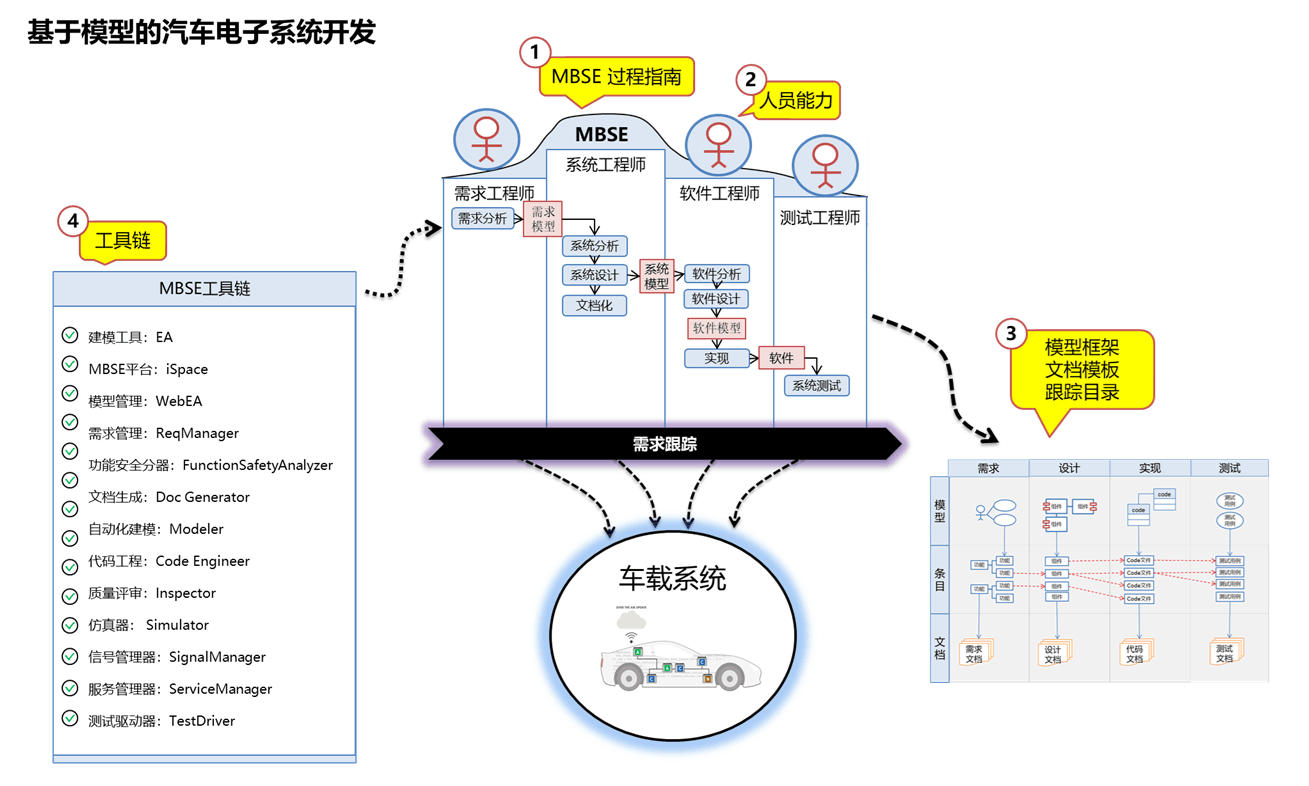

建立基于模型的汽车电子系统研发需要 4 个方面：

•  过程指南：提供汽车电子 MBSE 过程指南，包括工作流程、角色、工件。

•  人员能力：明确人员职责和相应的能力要求，对人员能力进行培养。

•  工作模板：建立模型模板、文档模板和跟踪视图规范，给出交付物示范。

•  工具链：提供全周期的 MBSE 工具链，实现人员工作和交付物的落地。

工具是落地的关键，目前建模工具 EA 基本已经是 AUTOSAR 官方推荐的需求、系统和软件建模工具，已经成为汽车企业实施 MBSE 的首选工具（实际工作中选用率超过 70% ），
以此为基础，我们建立了基于 EA 的 MBSE 工具连，包括：
1) 建模工具： EA
2) MBSE 平台： iSpace
3) 模型管理： WebEA
4) 需求管理： ReqManager
5) 功能安全分器： FunctionSafetyAnalyzer
6) 文档生成： Doc Generator
7) 自动化建模： Modeler
8) 代码工程： Code Engineer
9) 质量评审： Inspector
10) 仿真器： Simulator
11) 信号管理器： SignalManager
12) 服务管理器： ServiceManager
13) 测试驱动器： TestDriver
为了基于模型的分析设计、开发效率和需求管理能力，还提供了相关的辅助工具，如下：
序号 软件 功能
1 MBSE 平台与建模工具 【iSpace】 建模 MBSE 过程、角色、工件，支持体系、系统、软件、硬件建模。
2 模型库 【Model-Center 】 提供模型库和管理功能，对模型库备份、对比和复用。
3 Polarion 连接器【 PolarionLinker】 实现 Polarion 和 EA 的关联和数据交换。
4 建模工具【EA】 支持 MBSE 全周期建模，包括：业务建模、系统、子系统、数据、软件、逻辑硬件、算法、测试。
5 建模向导 【Model-Guider】 帮助建模者基于已有模型快速建模。
6 自动建模器【 Auto-Modeler】 基于自然语言快速建立各种图，提高建模质量和效率。
7 模型布局器【 Auto-Layer】 可以对模型元素和端口进行布局自动化，调整位置，还可以对连接线进行调整，提高可视化效果。
8 模型检查器 【Model-Checker】 检查模型图、模型元素、模型关系的规范性、完整性和一致性。
9 质量管理器 【 Model-Reviewer】 可以定义评审指标，对模型进行评审，并记录发现的问题，生成统计报告。支持各种模型的质量评价：业务模型、系统模型、设计模型、数据模型、 code 模型。
10 文档生成器 【 Doc-Generator 】 基于模型生成文档，建立模型和文档关联，实现需求跟踪。
11 文档连接器 Doc-Linker】 链接模型到文档，实现模型和文档关联的需求跟踪管理。
12 状态逻辑分析器【 Trigger-Manager 】 对文档中的状态逻辑进行分析、检查和生成功能逻辑图
13 功能安全分析器 【 Function Safety Analyzer 】 支持功能安全建模，并可以定义功能安全的元素和属性，对功能安全进行分析和评价。
14 效能分析器 【 Efficiency Analyzer 】 定义模型的效能参数，进行效能计算，辅助设计决策。
15 系统仿真器【 Simulator-Sys 】 用于系统仿真，模拟各个子系统的功能执行，验证功能和交互时序。
16 FMU 仿真器 【 Simulator-FMU】 导入 FMU 模型，执行 FMU ，显示 FMU 仿真结果。
17 自动驾驶仿真器【 Car-Simulator】 模拟自动驾驶算法执行，控制车辆状态，监视车辆的参数。
18 代码工程师【 Code-Engineer】 从模型生成代码，从代码逆向模型，提高软件开发效率。
19 测试驱动器 【 Test-Driver 】 基于需求模型生成测试模型，管理测试用例和 bug 。
20 嵌入式集成测试平台 【Integrator】 提供测试全周期的流程测试工具（代码、单元、集成、系统）集成，可以自动调度各种测试工具执行，生成测试报告。
21 需求管理器【 Req-Manager 】 基于模型生成需求列表，进行属性管理，生成跟踪视图，跟踪需求、设计、实现、测试之间的关系，进行变更影响分析。
22 基于 web 的模型管理【 【 WebEA】 通过 web 形式提供基于模型的需求、项目、变更、质量管理。
23 配置管理器 【 Configure-Managerl 】 基于产品模型，配置生成应用模型。

24 信号管理器【 Signal-Manager 】 对通信建模，基于模型管理信号，生成信号矩阵。
25 服务管理器【 Service-Manager 】 可以基于软件服务模型生成服务矩阵，也可以基于服务矩阵生成服务模型
26 Arxml 生成器 【 Autosar-Engineer 】 基于 AUTOSAR 模型生成 ARXML 文件，导入到下游开发工具，并可以把 ARXML 导入 EA 。
